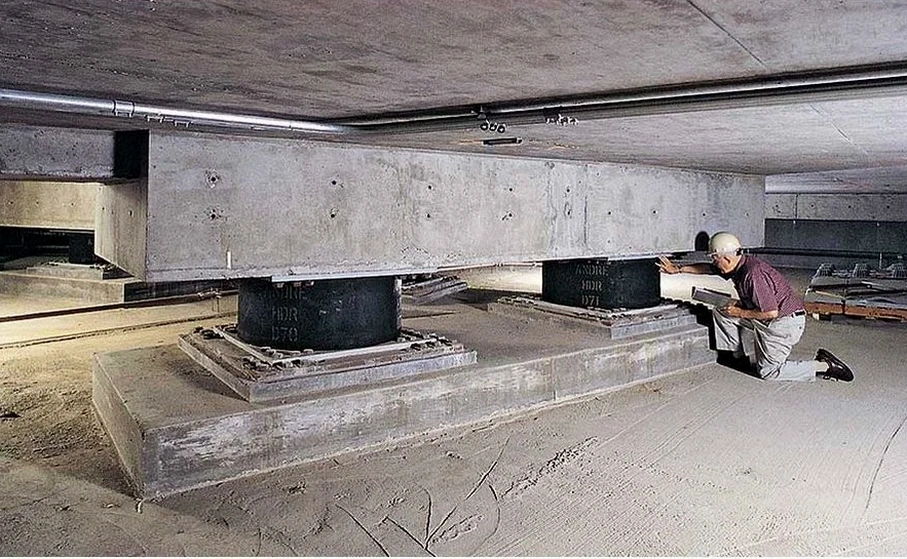

Cuando desplegamos los planos de detalle de un aislador elastomérico con núcleo de plomo sobre la mesa de trabajo, lo primero que evaluamos es cómo se va a comportar ese dispositivo bajo el régimen sísmico específico de la Costa del Sol. En Málaga, con su particular actividad sísmica ligada a la zona de fractura del Mar de Alborán, no basta con seleccionar un catálogo. El diseño de aislación sísmica de base que aplicamos aquí parte de acelerogramas reales registrados en la provincia, no de espectros genéricos. La interacción con el terreno es crítica: en los suelos blandos de la desembocadura del Guadalhorce la amplificación de ondas puede ser muy distinta a la que se observa en los suelos más competentes de los Montes de Málaga. Por eso, para un proyecto en la capital, solemos complementar la fase de diseño con una campaña de ensayos geofísicos MASW que nos permite clasificar el perfil de vs30/" data-interlink="1">velocidad de ondas de corte (Vs30) y ajustar el espectro de diseño sin depender exclusivamente de correlaciones estándar.
El periodo objetivo de una estructura aislada en Málaga debe superar los 2.5 segundos para ser efectivo frente a sismos de magnitud moderada cercana.
Características del servicio en Malaga
Factores críticos del terreno en Malaga
En Málaga, a menudo observamos que el verdadero riesgo no está en el colapso estructural total, sino en el daño no estructural y la interrupción de la funcionalidad tras un sismo moderado. Un hospital o un centro de datos en el Parque Tecnológico de Andalucía no puede permitirse perder su operatividad por la rotura de una tubería o el vuelco de un equipo. El diseño de aislación sísmica de base que proponemos reduce las derivas de piso drásticamente, manteniendo las aceleraciones de piso por debajo de 0.1g incluso durante el sismo de cálculo. La interfaz de aislación debe prever juntas sísmicas perimetrales suficientes para absorber el desplazamiento relativo entre la estructura aislada y el terreno circundante. Si estas juntas se subdimensionan, se produce el choque contra el muro de contención perimetral, un fallo clásico que en Málaga vemos en revisiones de patología estructural sobre edificios antiguos sin aislación.
Nuestros servicios de Diseño de aislación sísmica de base
El diseño de aislación sísmica de base no es un producto aislado, sino la culminación de un proceso de ingeniería sísmica riguroso. En Málaga, nuestro equipo técnico integra el análisis dinámico no lineal con la geotecnia local para ofrecer estas soluciones:
Análisis Dinámico No Lineal (Time-History)
Aplicamos registros sísmicos reales compatibles con el espectro de Málaga para verificar el comportamiento histerético del sistema de aislación. Analizamos la respuesta en ELU y ELS, incluyendo efectos de torsión accidental y variabilidad de propiedades del aislador por envejecimiento y temperatura.
Dimensionamiento de Interfaz de Aislación
Diseñamos la losa de base, los pedestales y las conexiones flexibles para acomodar desplazamientos laterales que pueden superar los 350 mm en la Costa del Sol. Incluye el cálculo de juntas sísmicas, sistemas de retención contra viento y detalles de inspección y sustitución de dispositivos.
Consultas frecuentes
¿Qué normativa rige el diseño de aislación sísmica de base en Málaga?
El proyecto sísmico general se rige por la NCSE-02 y el Eurocódigo 8 (EN 1998-1). Para los dispositivos de aislación en sí, la norma de referencia es la EN 15129:2018, que exige ensayos de tipo y de producción para verificar la rigidez y amortiguamiento de cada aislador.
¿En qué tipo de suelo de Málaga es más recomendable la aislación de base?
Es especialmente efectiva en suelos tipo II y III según la clasificación de la NCSE-02, frecuentes en zonas como la vega del Guadalhorce. En estos suelos, la amplificación sísmica es mayor, y la aislación permite reducir las aceleraciones transmitidas a la estructura de forma más eficiente que un arriostramiento convencional.
¿Cuál es el costo estimado del diseño de aislación sísmica de base para un proyecto en Málaga?
El costo del diseño de ingeniería de detalle, incluyendo el análisis time-history y los planos de interfaz, se sitúa en un rango de €2.280 a €3.930, dependiendo de la complejidad geométrica y el número de aisladores a modelar.
